鉛-鋇-鋁磷酸鹽玻璃的熱性質(zhì)分析：
玻璃有五個(gè)重要的熱參數(shù)︰熔點(diǎn),、結(jié)晶溫度、玻璃轉(zhuǎn)變溫度,、軟化溫度和熱膨脹系數(shù).本研究用差熱分析得到鉛-鋇-鋁磷酸鹽玻璃的熔化溫度,，結(jié)晶開(kāi)始溫度和臨界冷卻速率;用熱機(jī)械分析確定玻璃轉(zhuǎn)變溫度,，軟化溫度和熱膨脹系數(shù).

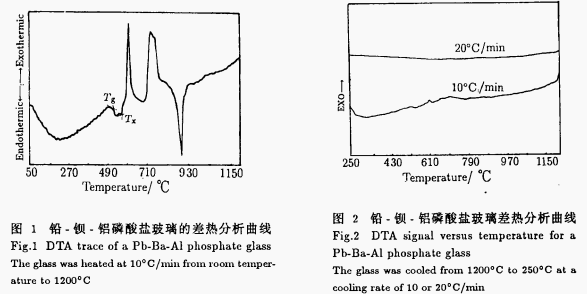

圖1表示鉛-鋇-鋁磷酸鹽玻璃的差熱分析結(jié)果，DTA曲線上的吸熱峰代表玻璃轉(zhuǎn)變范圍,，可以注意到在514°℃以下基線斜率有一些改變,，這可以歸因于玻璃轉(zhuǎn)變溫度T,在研究其它玻璃時(shí)也觀察到與此類似的行為l50.由DTA曲線得到的玻璃轉(zhuǎn)變溫度，接近于下述用TMA測(cè)定的Tg．從圖1還可以注意到曲線中有兩個(gè)并排的吸熱蜂,，意味著可能存在分相,。
按照?qǐng)D1那樣定義的結(jié)晶開(kāi)始溫度T。為590°C,中心在610和730°C的兩個(gè)放熱峰,，可能是由于兩種不同的結(jié)晶相﹒在891°℃處的強(qiáng)吸熱峰,，指示玻璃的熔化，意味著這玻璃能在較低溫度下制備,。
圖2上有兩條冷卻曲線,，下部曲線(冷卻速率10°C/min)在610和716°C處有兩個(gè)弱的結(jié)晶峰,，然而,，上部曲線(冷卻速率20°C/min)沒(méi)有可檢測(cè)的結(jié)晶峰，指示這種鉛-鋇-鋁磷酸鹽玻璃應(yīng)以>20°C/min的速率冷卻通過(guò)溫度范圍610~716°C,以免玻璃結(jié)晶.,。
NIST SRM 89 鉛-鋇玻璃(標(biāo)準(zhǔn)品)主要用于驗(yàn)證鉛鋇玻璃和類似基質(zhì)材料的元素含量的化學(xué)和儀器分析方法,。它可用于驗(yàn)證內(nèi)部參考資料的價(jià)值分配。一個(gè) SRM 89 單位由一個(gè)裝有大約 45 克粉末的瓶子組成,。
東莞市百順生物科技有限公司是NIST的代理商,，專業(yè)代理NIST SRM 89 鉛-鋇玻璃 標(biāo)準(zhǔn)品。歡迎咨詢訂購(gòu),！
陳經(jīng)理（銷售）
